Probablement la marque chinoise la plus connue auprès des amateurs de Haute Fidélité, et ceci depuis un certain temps déjà, Shanling a acquis depuis ses premiers pas en 1998 un savoir faire qui lui permet de proposer une large gamme d'appareils électroniques dans le domaine de la HiFi pure, comme dans celui de la musique nomade.
Parfois extravagant, l'aspect des réalisations Shanling respire le sérieux et la solidité, les boîtiers étant systématiquement réalisés en aluminium, souvent de forte épaisseur, même pour les produits d'entrée de gamme, comme le DAC Tempo eDA3 dont nous allons vous proposer le banc d'essai.
Sans que cela ait la moindre connotation péjorative, le DAC eDA3 est un appareil relativement basique ne s'encombrant pas de fioritures ni de réglages et qu'on peut donc mettre entre toutes les mains, le plus compliqué ayant été pour nous de changer la pile de la télécommande !
Présentation

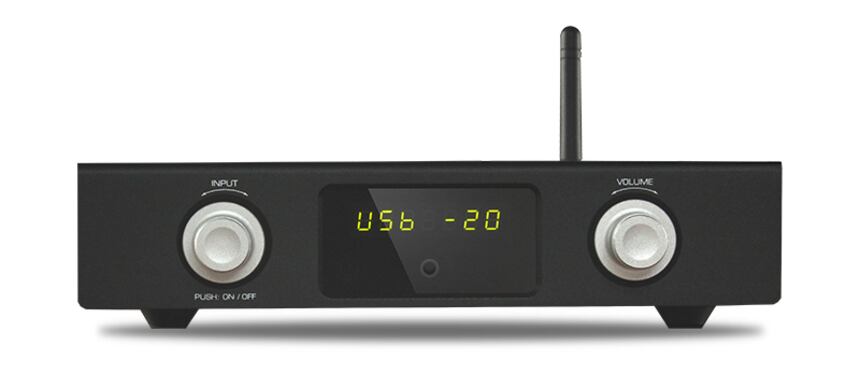

Disponible en finition argent ou noir, le DAC Shanling Tempo eDA3 se présente assez sobrement mais avec une certaine élégance, sa façade en aluminium de cinq millimètres d'épaisseur, comme le dessus et une partie de la face arrière avec lesquels elle fait corps, accueillant simplement deux boutons placés symétriquement de part et d'autre d'un afficheur central indiquant l'entrée sélectionnée et le volume (de -60 à 00), et dans le bas duquel on trouve une discrète prise Jack 3,5 mm pour brancher un casque.

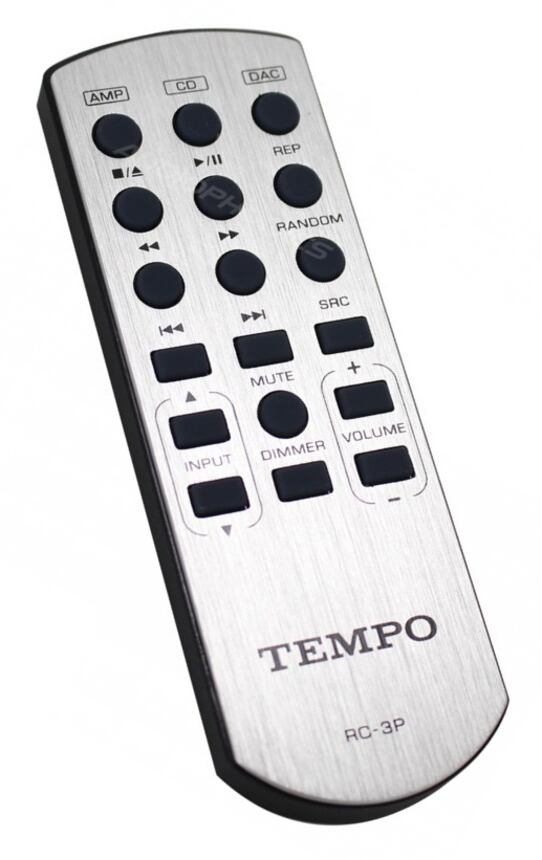

Le bouton de gauche sert à la mise en marche et à l'arrêt par pression centrale et à la sélection de l'entrée par rotation, tandis que celui de droite sert au réglage du volume. Une petite télécommande, avec le dessus en aluminium brossé (dont devraient s'inspirer certains fabricants livrant des modèles basiques en plastique avec des appareils de haut de gamme), compatible avec les autres éléments de la gamme Tempo, est livrée en série. Elle permet de régler le volume, de changer de source, de diminuer l'intensité de l'afficheur et de l'éteindre, ainsi que d'activer le mute, l'affichage se mettant alors à clignoter.
Connectique

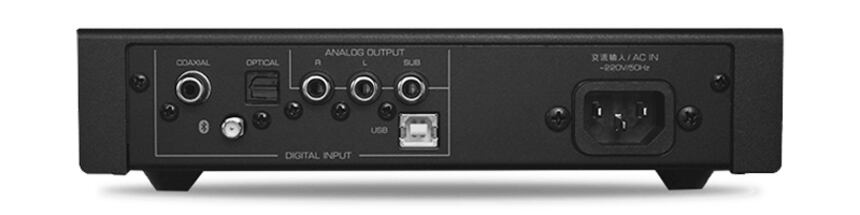

A l'arrière du DAC Shanling Tempo eDA3 la connectique offre trois entrées numériques, une de type USB B pour connecter à un ordinateur et deux S/PDIF (coaxiale et optique). On trouve également une embase pour visser l'antenne servant à la réception du Bluetooth. Les sorties audio stéréo analogiques, à niveau variable, se voient complétées par une sortie subwoofer.
Réalisation

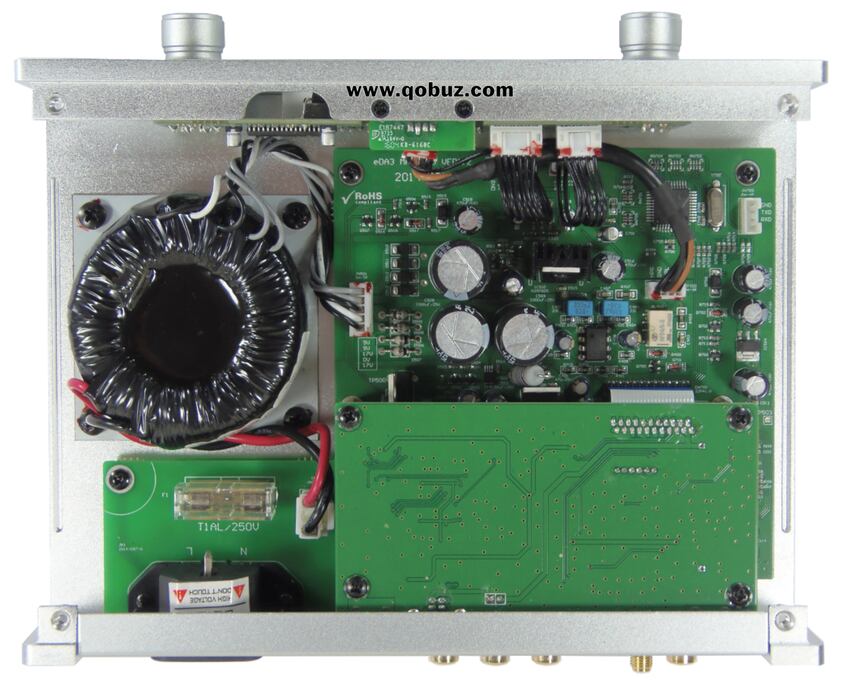

Ce qui frappe d'emblée à l'ouverture du DAC Shanling Tempo eDA3 c'est la taille du transformateur toroïdal de l'alimentation qui n'aura aucune peine à fournir du courant à l'électronique et ce d'autant que le filtrage des alimentations est confié à trois condensateurs électrochimiques de 3300 uF/25V.
La carte USB, qui reçoit également le module de réception Bluetooth est montée en surplomb de la carte principale, les composants, tête en bas, faisant face à cette dernière.
Le processeur USB est un modèle CM6631A du fabricant CMedia eton peut voir à ses côtés sa mémoire RAM de travail ainsi que le quartz d'horloge à 12 MHz et les oscillateurs à 45,158 MHz et 49,512 MHz (fréquences doubles de celles habituellement utilisées) permettant la synchronisation avec les fichiers audio numérique couvrant toutes les fréquences d'échantillonnage de 44,1 à 192 kHz. Le module Bluetooth est un modèle NFore NF2311 compatible BT v2.1 EDR / BT v3.0, donc non aptX.

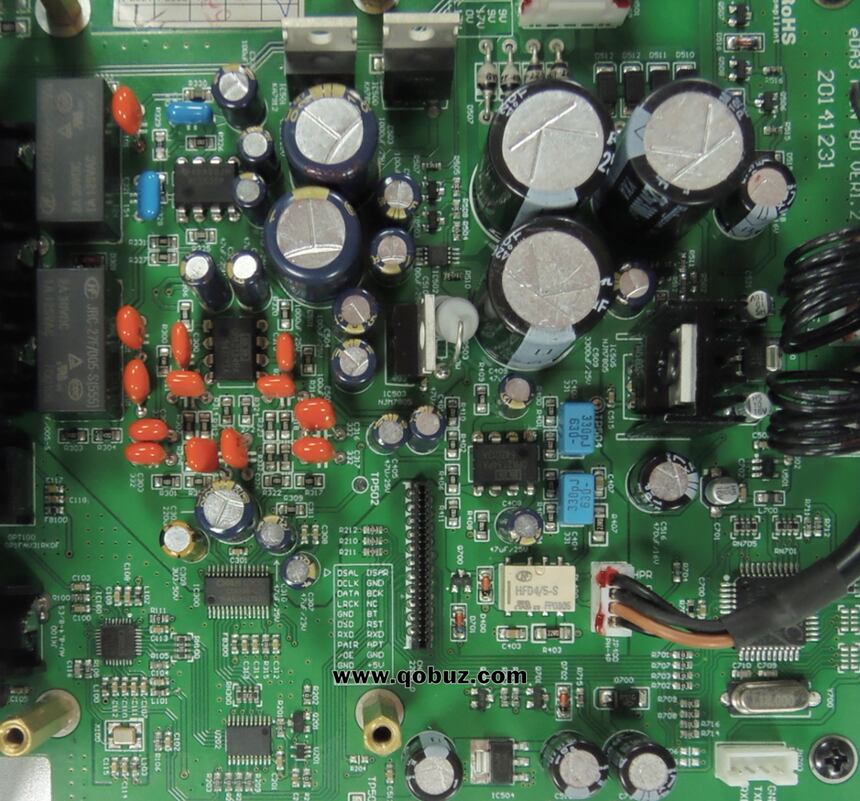

Sur la vue du circuit principal ci-dessous, on peut distinguer les quatre régulateurs de l'alimentation, un couple KA7812 et KA7912 pour les tensions symétriques nécessaires aux amplificateurs opérationnels, et deux régulateurs +5V, un KA7805 pour la partie audio numérique et un NJM7805 pour la logique de contrôle, celle-ci étant assurée par un micro contrôleur STC, partiellement caché par les fils allant au circuit de la prise casque en face avant, et les relais, ce NJM7805 étant en conséquence muni d'un dissipateur.
Les entrées numériques S/PDIF sont prises en charge par un récepteur Cirrus Logic CS8422 qui assure également leur sélection. Un circuit 74LVC244 sert d'étage buffer pour le bus I2S en provenance du CS8422 ainsi que pour celui en provenance de la carte USB et joue également le rôle de commutateur pour envoyer le bus sur le circuit de conversion numérique analogique, celui-ci étant un modèle CS4398 de Cirrus Logic (partie inférieure gauche de la photo).
Vient ensuite le filtre actif après conversion réalisé avec un performant amplificateur opérationnel double Burr-Brown OPA2134 entouré de composants audiophiles (condensateurs à couche plastique), puis le filtre passe-bas fournissant le signal pour la sortie subwoofer et réalisé avec un amplificateur opérationnel Texas Instruments NE5532, un classique de qualité. L'amplificateur pour le casque fait également appel à un Burr-Brown OPA2134.
Ecoute
La restitution sonore du DAC Shanling Tempo eDA3 est un peu à l'image de sa présentation, d'une certaine discrétion, si l'on peut dire. En effet, ce DAC ne cherche pas à épater et nous l'avons même trouvé un peu réservé à l'écoute de la Fantasia on British Sea Songs de Henry Wood, mais l’ensemble n'en demeure pas moins restitué avec élégance et de manière fort agréable et aérée en respectant le caractère de chaque pièce, qu'il soit enjoué comme pour Jack'sThe Lad ou solennel et majestueux pour Rule Britannia.
A l'écoute de divers extraits de Carmina Burana de Carl Orff par le London Philharmonic Choir, Choir et le London Philharmonic Orchestra dirigé par Hans Graf, ce sentiment de retenu se confirme et la très vive Tanz se montre moins enjouée qu'à l'accoutumée mais ne manque ni de couleurs ni de détails permettant d'apprécier la riche orchestration de cette œuvre.
En utilisant l'entrée S/PDIF du Tempo eDA3, le titre Kind Of Magic de l'album The Platinum Collection, écouté sur la sortie casque avec notre Oppo PM-3, remue bien les oreilles sans que l'on ait besoin de pousser le volume dans ses retranchements et se montre bien défini et aéré même si on ne se serait pas plaint si le registre grave s'était montré un peu plus puissant, mais pas de quoi se démonter malgré tout.
Toujours dans les mêmes conditions, le très lumineux Sun Is Gonna Rise Again de l'album Where I Belong de Chris Cab aime particulièrement la reproduction qu'en donne le DAC Tempo eDA3 qui en souligne toutes les couleurs et lui ouvre un grand ciel plus bleu que bleu.
La liaison Bluetooth offre pour sa part une restitution sonore tout à fait correcte qui nous a permis d'écouter avec plaisir le tube des 70's Isn't It A Pity de l'album All Things Must Pass de George Harrison même si celui-ci offrait un peu moins de piqué qu'à l'habitude.
Pour conclure, simple d'utilisation et donnant confiance, le DAC Shanling Tempo eDA3 est un appareil qui, s'il n'est pas sujet à déclencher des passions, remplit très correctement son office, et se présente en quelque sorte un investissement sûr et durable.
Nos remerciements à Audiophonics pour le prêt du Shanling Tempo eDA3.

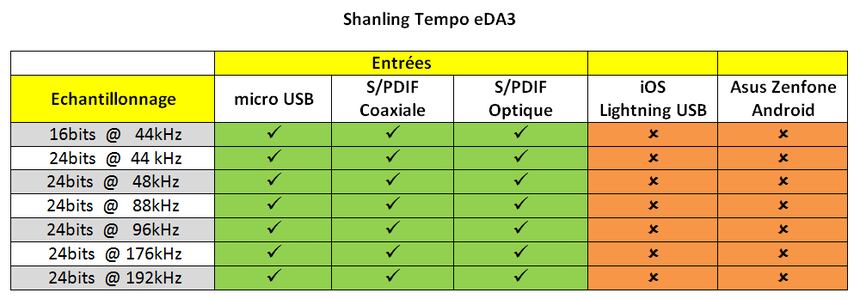

Capacités de lecture
