Linn Majik DSM : un Qobuzissime vraiment magique ! Notre banc d'essai détaillé. (2)

La carte des entrées et sorties numériques

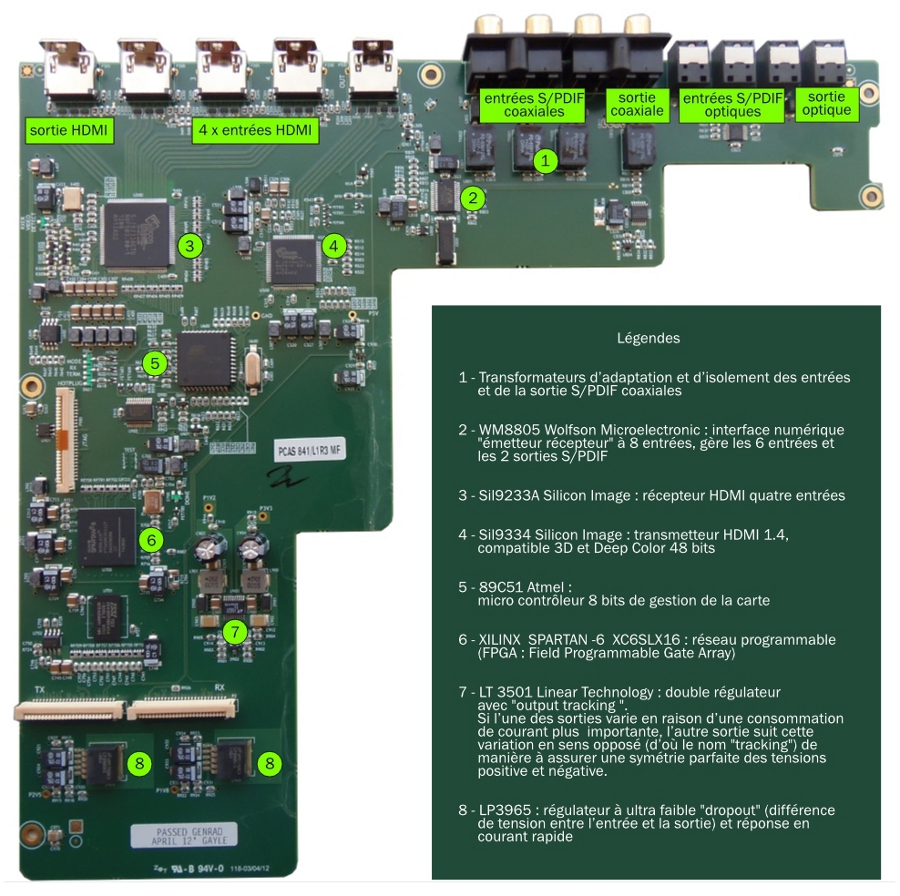

Toutes les entrées et sorties numériques (hormis le connecteur Ethernet) sont montées sur une carte indépendante superposée au circuit principal et reliée à celui-ci par deux circuits souples. Le détail des circuits intégrés principaux se trouve en légende de la photo ci-dessous, et les liens vers les fiches sont en bleu sous celle-ci.

Wolfson WM8805, Silicon Image Sil9334, Silicon Image Sil9233, Atmel 89C51, Xilinx Spartan XC6SLX16, LT3501 Linear Technology, LP3965 Texas Instruments

L'interface Ethernet et le circuit de sur-échantillonnage

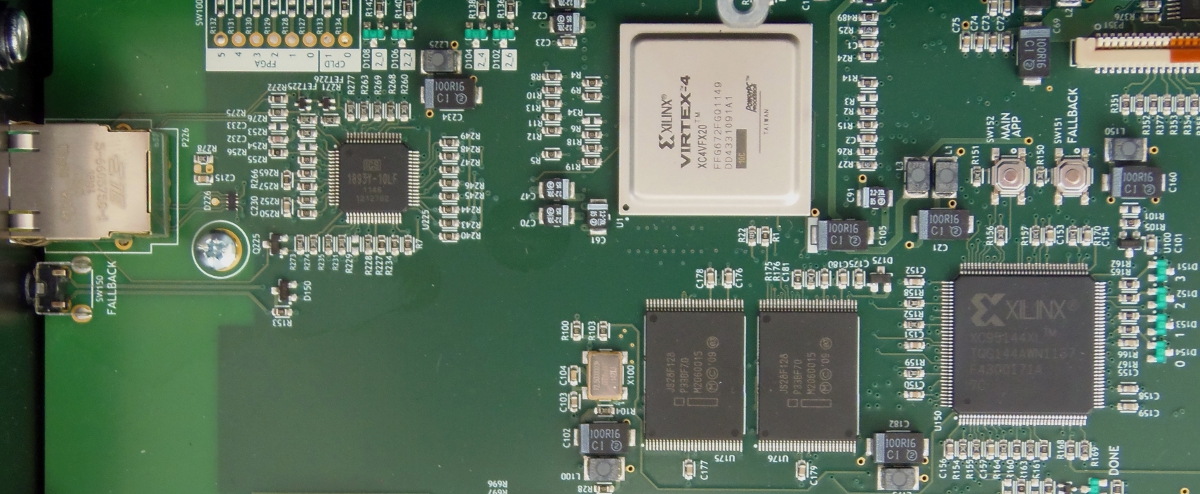

La liaison avec le réseau Ethernet est assurée par un circuit intégré ICS1893Y (en haut à gauche sur la photo ci-dessous).

On remarque à proximité le circuit programmable FPGA Xilinx Virtex-4 XC4VFX20 (boîtier argenté au milieu) qui sert au sur-échantillonnage de tous les signaux numériques, soit à 352,8 kHz (signaux à 44,1 kHz et multiples), soit à 384 kHz (signaux à 48 kHz et multiples).

Ceci permet au constructeur de ne pas utiliser le filtre de sur-échantillonnage intégré au DAC WM8740 (24 bits à 192 kHz, voir ci-après), source potentielle de bruit et de distorsion, et d'implémenter son propre filtre, dont il maîtrise les paramètres, dans ce circuit programmable. Le WM8740 fonctionne alors en MODE8X, où des données de fréquence d'échantillonnage supérieure à 192 kHz pourront effectivement être traitées (voir page 12, "Audio Data Interface" dans le datasheet du WM8740).

Notons également la présence d'un autre réseau logique CPLD, toujours de marque Xilinx et référencé XC95114 (en bas à droite) ainsi que deux mémoires Flash JS28F128.

Entrées analogiques, partie DAC-filtrage et réglage de volume

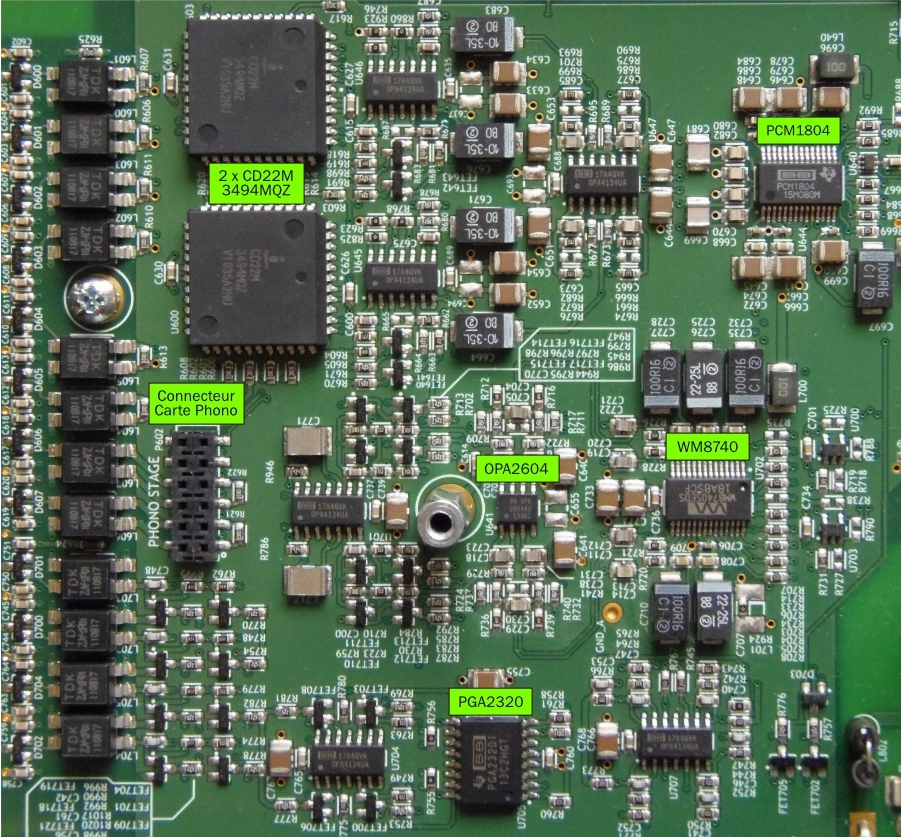

Les entrées analogiques, au nombre de quatre, dont une entrée phono intégrée sur une petite carte fixée sur le circuit principal par un système vis-entretoise et reliée électriquement à celui-ci par un connecteur à broches, sont commutées par deux circuits intégrés Intersil CD22M3494MQZ. Chacun de ces circuits comprend 128 commutateurs analogiques qui ont une bande passante très large qui s'étend du continu aux fréquences vidéo.

Ces commutateurs adoptent probablement des montages parallèles afin d'offrir une résistance équivalente globale extrêmement faible, car ce ne sont pas de véritables "contacts" au sens électrique du terme mais des transistors BiMOS travaillant en saturation et se comportant alors comme des résistances de quelques dizaines d'ohms de valeur.

On remarque dès la sortie de ces commutateurs des amplificateurs opérationnels quadruples de type OPA4134 de Burr Brown très certainement destinés à appliquer un filtrage énergique de type passe-bas aux signaux provenant des entrées audio analogiques avant que ceux-ci soient numérisés par un convertisseur analogique numérique Burr Brown PCM1804 (24 bits à 192 kHz). Ceci évite les phénomènes de "repliement de spectre" (aliasing en anglais) lors du traitement numérique des signaux.

La conversion numérique analogique est confiée à un circuit Wolfson WM8740 pouvant traiter des signaux numériques jusqu'à 24 bits à 192 kHz, mais travaillant en MODE8X avec un filtre de sur-échantillonnage Xilinx Virtex-4 XC4VFX20 programmé par Linn et ne délivrant que des signaux numériques à 352,8 ou 384 kHz (voir paragraphe précédent).

Le filtrage après conversion est assurée par un amplificateur opérationnel Burr Brown OPA2604.

Le réglage de volume est réalisé par un circuit intégré spécialisé Burr-Brown PGA2320, dont la partie analogique est alimentée en +/-15V et offrant une gamme dynamique de 120dB.

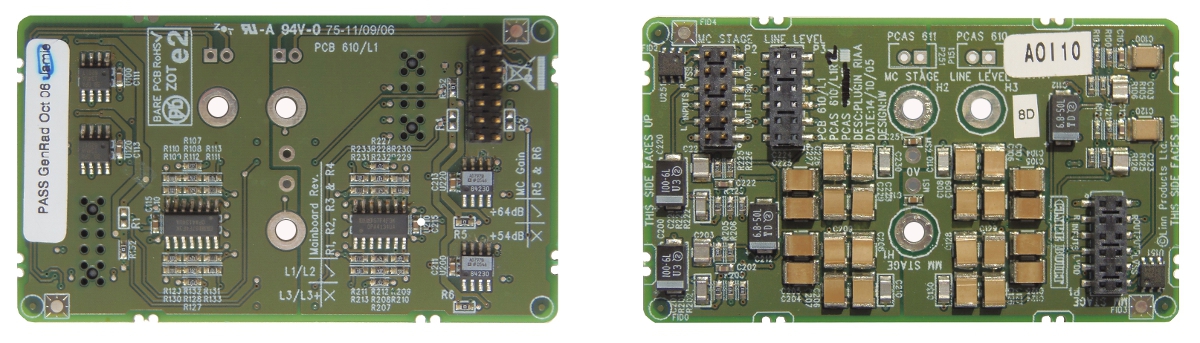

Ci-dessous, le circuit de l'entrée phono qui n'a pas été réalisé à l'économie et comporte un grand nombre de composants. Celui-ci est adapté à une cellule à aimant mobile (MM ou Moving Magnet) mais il peut être adapté à une cellule à bobine mobile (MC ou Moving Coil)

On note la présence d'amplificateurs opérationnels de grande qualité, deux OPA134, deux OPA4134 et deux AD797 Analog Devices (face 1, visu de gauche), tandis que les condensateurs utilisés pour la correction RIAA sont des modèles de type "montage en surface" (CMS) à couche plastique (face 2, visu de droite, rectangles dorés), largement préférables en audio à leurs homologues à couche céramique, et équivalent en qualité sonore aux condensateurs à couche plastique de type "traversant".
